Priklop ojačevalca in wooferja

Napisal/-a **mITJA122** Ne feb 19, 2012 1:40 pm

Namen ima priklopiti ojačevalnik JBL GT55 A3001
http://www.soundslimited.co.za/images/J ... -A3001.jpg
ter woofer INFINITY REFERENCE 1240s
http://www.seleniu.ro/images/INF%20MIC.jpg

Zanima me sledeče, ojačevalnik ima izhod za dva zvočnika, ali lahko naredim BRIDGE vezavo, ter oba izhoda vežem na woofer??
V prejšnjem avtu sem imel ta woofer ter ta ojačevalec vezan samo na en izhod in se mi zdi, da ni bilo tistega pravega "učinka".

Tehnične specifikacije ojačevalca so tukaj
http://www.scribd.com/doc/12727790/JBL- ... plifier-Sm

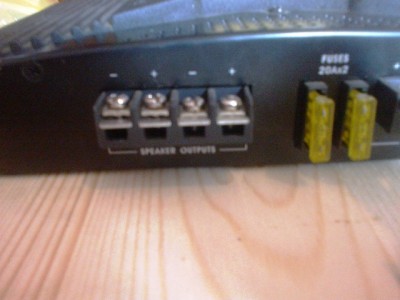

Prilagam sliko izhodov od ojačevalnika, sicer se bolj slabo vidi ampak se da razbrati.

Hvala in Lp

Napisal/-a **matej1357** Ne feb 19, 2012 2:02 pm

povežeš minus enega kanala in plus drugega kanala.

na sliki skrajno levi minus in skrajno desni plus.

seveda pa pelješ + na +, - na -

Napisal/-a **mITJA122** Ne feb 19, 2012 2:09 pm

matej1357 je napisal/-a:povežeš minus enega kanala in plus drugega kanala.

na sliki skrajno levi minus in skrajno desni plus.

seveda pa pelješ + na +, - na -

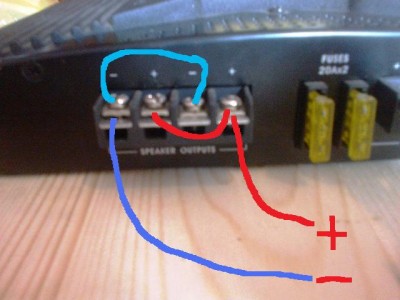

Potem naredim takole?

Napisal/-a **matej1357** Ne feb 19, 2012 2:13 pm

tekole:

poglej še v navodila ker zagotovo piše.razen če jih nimaš

Napisal/-a **mITJA122** Ne feb 19, 2012 2:14 pm

matej1357 je napisal/-a:tekole:

poglej še v navodila ker zagotovo piše.razen če jih nimaš

Srednja dva kontakta pa pustim na miru, brez kakršnekoli vezave?

Imel sem jih, vendar so sedaj bohve kje.

Napisal/-a **matej1357** Ne feb 19, 2012 2:17 pm

tako je srednja 2 kontakta pustiš prazna

Napisal/-a **mITJA122** Ne feb 19, 2012 2:24 pm

Hvala za odgovor.

Sem pa malo pobrskal po net-u in prišel do zaključka..

Ta ojačevalec, ki ga imam namen priključiti je monoblok, kar pomeni, da ima samo en izhod.
Ima pa podvojene + in - zaradi lažje vezave subov z dvema tuljavama.

Zajebu stvar, ko sem kupval te zadeve 2 leti nazaj :roll:

Napisal/-a **mropc** Ne feb 19, 2012 2:35 pm

in kaj je narobe če je monoblok. pač je monoblok. je pa res da monobloki ponavadi dajo dobro moč šele pri2h, ali enem omu opornosti. raje poglej kako si amp naštelav
