Jaz sem vezal 120 led diod vzporedno na en sam upor...zadeva sveti bp že več kot 2 meseca, včasih po cel dan na kakem srečanju...čeprav so eni na forumih (katere ne bom sedaj imenoval) pametovali kako in kaj uporabiti x število raznoraznih uporov.

ja sam si pa dal ene 25W upor ane?
da ne bo kdo z 1/4W sprobavu...

kovcek, lahko odkrito povem da sem ti jaz pravil za upore kak se gor devajo pa kam. Hvala bogu da ti vse dela kot bi naj.

Drugac pa za ledike ce kdo kaj rabi naj pove. lp

Še eno vprašanje sicer ne vem če ravno paše na avto forum pa vendar.Če hočem led diode priklopit na 230V,ali se to rešuje z transformatorjem ali s kako posebno vezavo led diod?

Hvala

Najvarneje je res s transformatorjem in usmernikom, vendar tudi dražje. Seveda pa zelo primerno, če imaš dražje diode, ali večjo količino.

Drugače pa se veže:
- upor, za omejitev toka
- kondenzator, tudi za omejitev toka, drugače bi moral uporabiti dosti močnejši upor
- navadna dioda vzporedno k LED in v obratni smeri, za zaščito svetleče diode ko izmenična napetost preide v negativno polperiodo.
- po potrebi lahko tudi kakšno zener diodo za dodatno zaščito pred napetostnimi konicami.
Seveda morajo biti vsi ti elementi pravilno izračunani in določeni, glede na tok ki bo tekel skozi svetlečo diodo.

Druga varianta pa je enostavna s 3 ali 4 navadnimi usmerniškimi diodami, ki se vežejo zaporedno z nekim porabnikom na 220V. Priporočljivo za porabnike pod 200 W. Včasih so v Iskri izdelovali namenske elemente za to. Več o tem je bilo napisano tudi na elektronskem forumu.

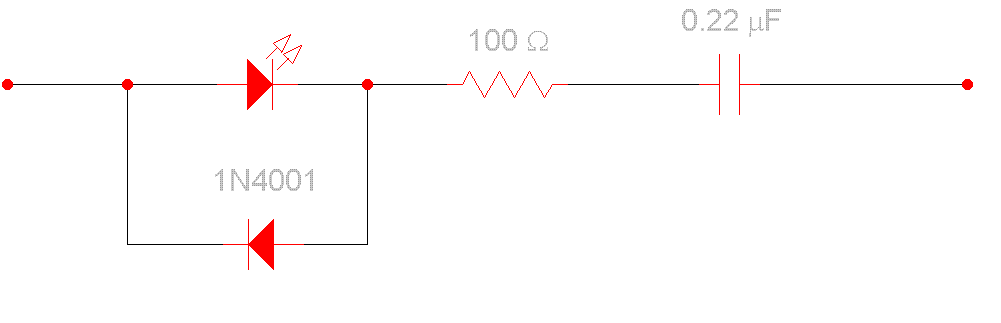

evo ena zelo enostavna varijanta

To vezje je pa res enostavno, bi trebalo probat kaj iz tega naredit, samo verjetno je potrebno dat tako vezje okol vsake diode kar pa je potem tud malo dost cajta porabljenega.

Jaz ugodno dobim adapterje iz 220 na 18V, potem pa enaka vezava kot v avtomobilih samo da je uporcek malenkost vecji. To je dokaj ugodna varjanta ce mene prasas in predvsem varna.

LP.

Sem prav izračunal upore za rdečo led diodo će vežem:
1 diodo 440
2 diode 360
3 diode 280
4 diode 200

Podatki od diod :

boy36 je napisal/-a:Sem prav izračunal upore za rdečo led diodo će vežem:
1 diodo 440
2 diode 360
3 diode 280
4 diode 200

Si pri računanju vzel tok 25 mA ? To je po podatkih najvišji dovoljen tok, zato bi jaz računal z manjšim, recimo med 17 in 20 mA.

Padec napetosti na rdeči diodi je po podatkih 2 V (tipično) in 2,5 V (maksimalno). Jaz bi se vseeno raje držal 2V.

Kot napajalno napetost v avtu pa vzemi recimo 13,5 V.

Potem so vrednosti uporov:

1 diodo 575
2 diode 475
3 diode 375
4 diode 275

Pri računanju sem upošteval 2V napetosti na diodi in 20 mA toka skozi njo.
Točno takih vrednosti uporov ne boš dobil, zato je treba vzeti najbližje standarizirane vrednosti: http://www.diyaudioandvideo.com/Electronics/Color/ Po E12 ali E24 lestvici.

Sebaveh hvala.
l.p.
